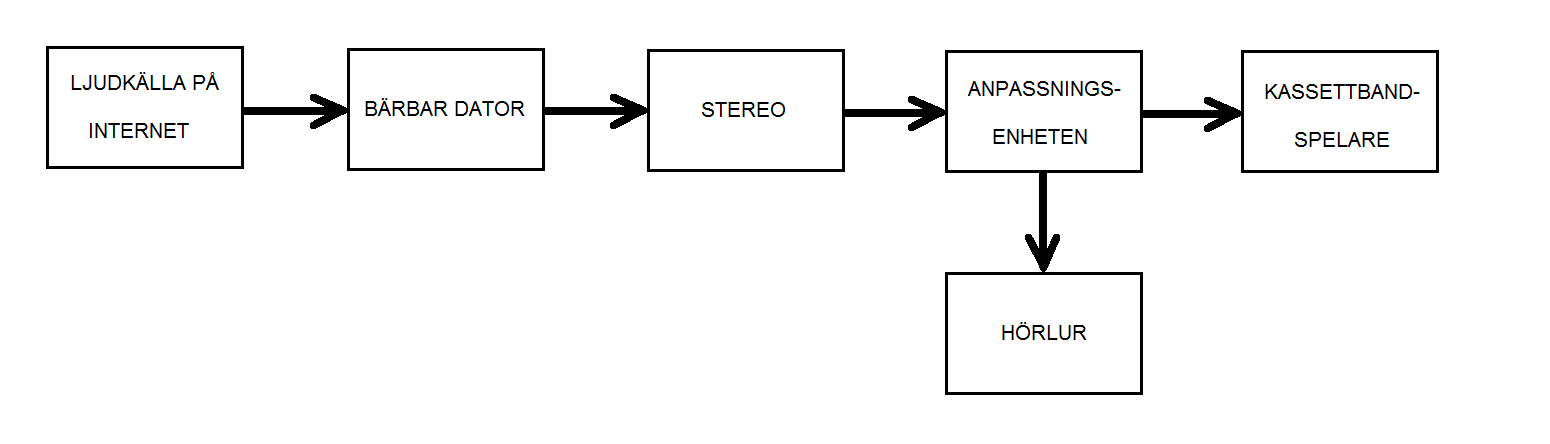

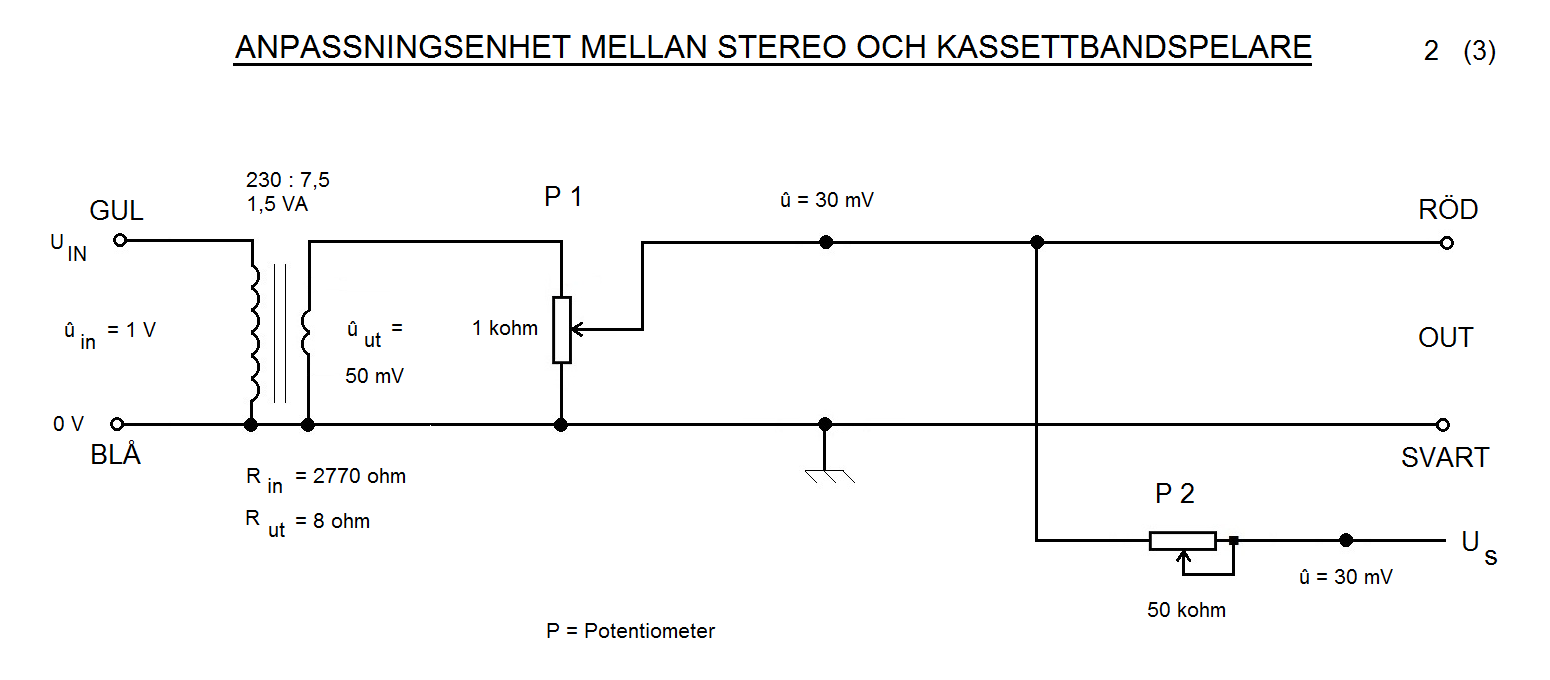

Varför har jag konstruerat och byggt den här kretsen? Det finns två svar på den frågan. Titta först på nedanstående blockschema:  Antag man har full tillåtelse att ladda ned en viss ljudfil. Med ljudfilen kan det följa med skadlig kod. Antag vidare att man vill lägga ut denna ljudfil på sin hemsida. Kassettbandspelarens hörlursutgång kopplas då till en annan dators ljudlinjeingång. Till sist överförs ljudfilen från denna dator till hemsides- servern. Man vill naturligtvis inte ha med den skadliga koden. Om man då tar vägen över ett analogt system (kassettbandspelaren), hindras den skadliga programkoden. Detta är det ena svaret. Det andra svaret är detta: Den enda signalingång på kassettbandspelaren är en mikrofoningång. Eftersom inte en mikrofon ska anslutas, måste en signaltransformator användas. Denna transformator finns i anpassningsenheten. Vidare är den direkta signalen från stereon allt för stark. Transformatorn ger en minskning av signal- spänningen. Jag har tidigare gjort undersökningar på en liten nättransformator. (Se Bandbredden hos liten nättrafo.) Denna lilla nättrafo är samma som signaltransformatorn i anpassningsenheten. Till sist lite uppmätta gränsfrekvenser:
|
||||||||||||||||||
