10-bitsräknaren




Det har gått 5 år sedan sist, som jag konstruerade och byggde i elektronik.
På de här fem åren har man förändrats. Idag måste jag ta av mig glasögonen
för att arbeta med små detaljer.

På grund av Coronaviruspandemin, ville jag i maj 2020 konstruera något som
hjälper en att få tiden att gå. Det blev en binär räknare med 10 bits.
"Bits" kommer av engelskans "bit" som är en förkortning av binary digit
(binär siffra). Alltså räknaren har 10 binära siffror, där varje siffras
tillstånd ges av respektive lysdiod.

Vid bygget av denna apparat, ville jag bara använda materiel som jag en
gång hade beställt. Därför blev hela konstruktionen uppdelad på två små
elektroniklådor. (Inte illa att jag lyckades med att få plats med allt!)

Jag har tagit sju bilder under konstruktionen och bygget, av räknaren.
Dessa bilder kommer här undertill:

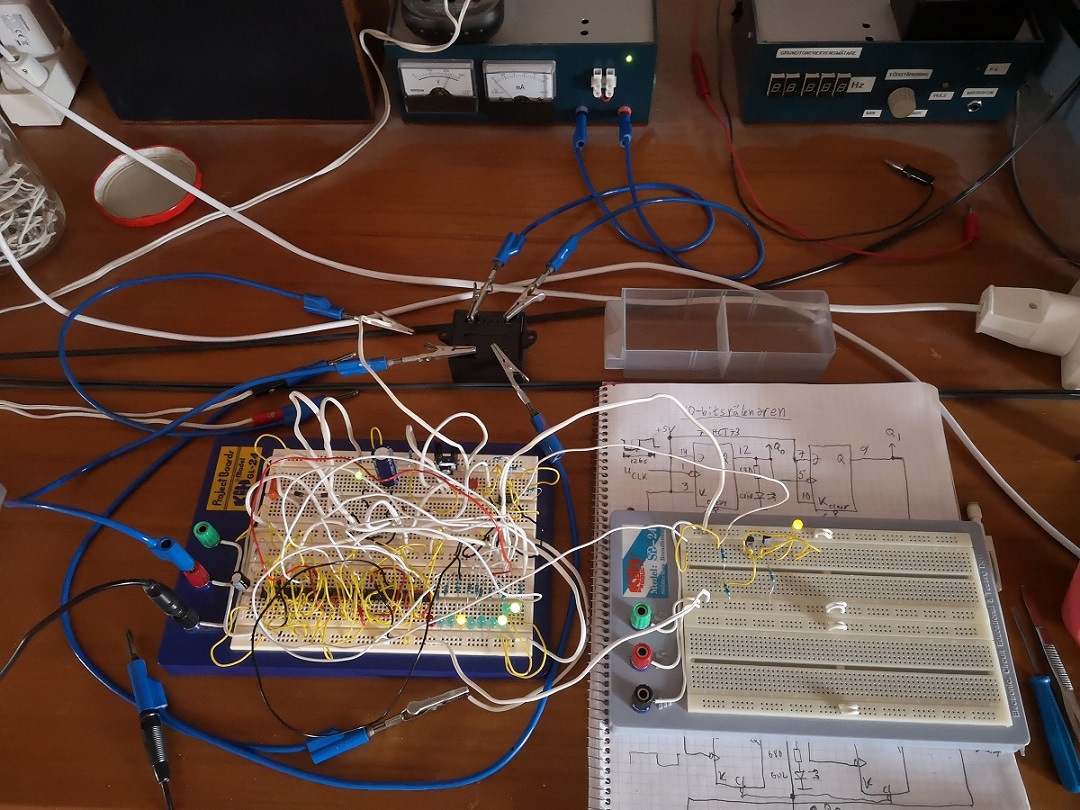

Konstruktion


Här provar jag konstruktionen på experimentplattor.
I bakgrunden: Min egenbyggda nätspänningsapparat som ger en avsäkrad nätspänning.

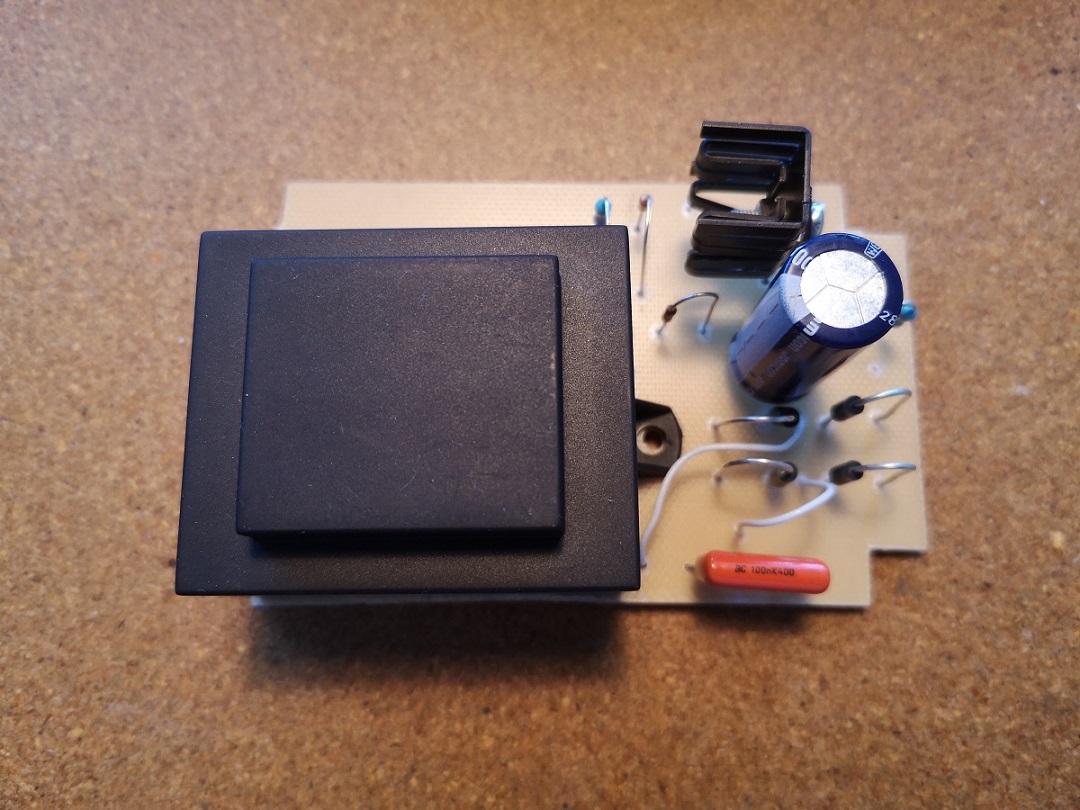

Kretskort


Nyligen pålödda komponenter för strömförsörjning.

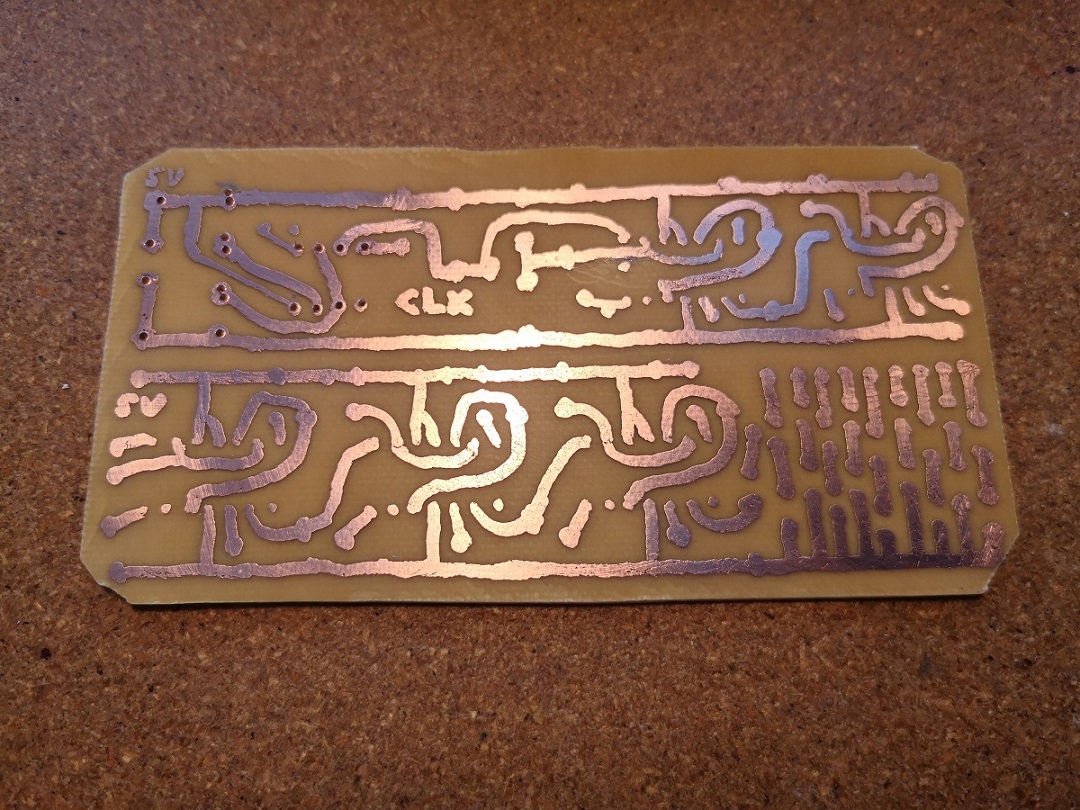

Mönsterkort


Mönsterkort för låda nr 2.

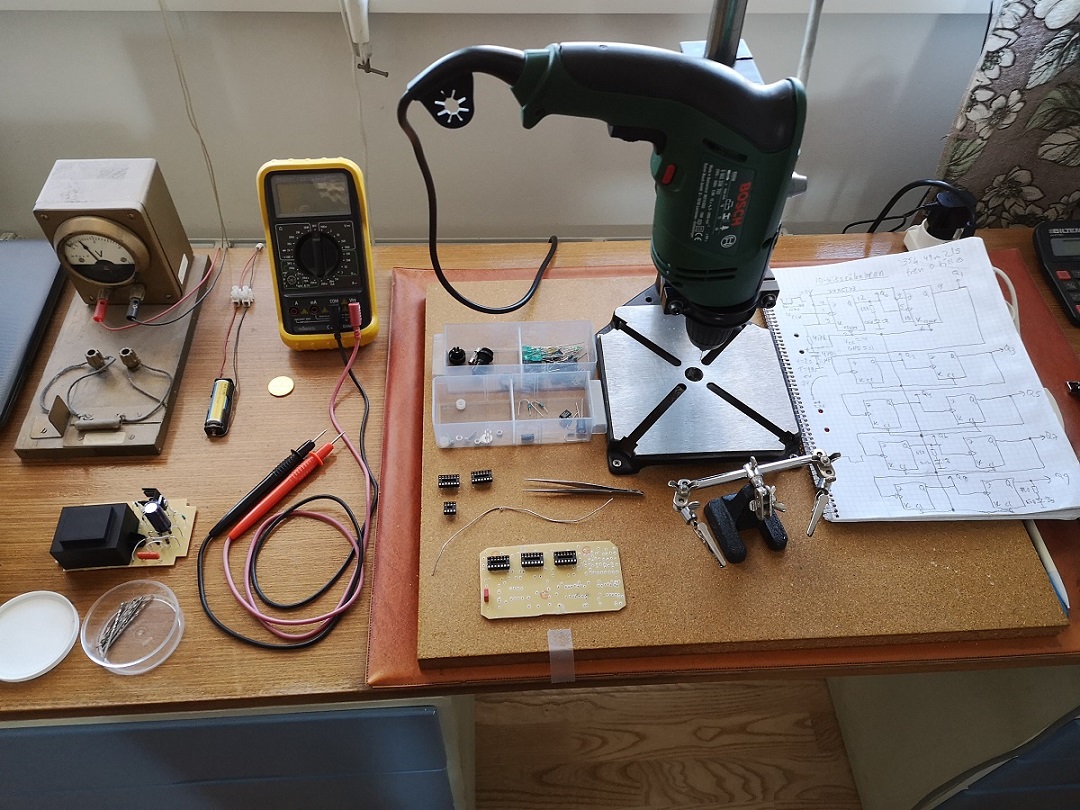

Bygge


De första IC-kretsarna har satts i sina IC-socklar som har lötts på mönsterkortet.
Borrmaskin med stativ, för borrning av mönsterkort.

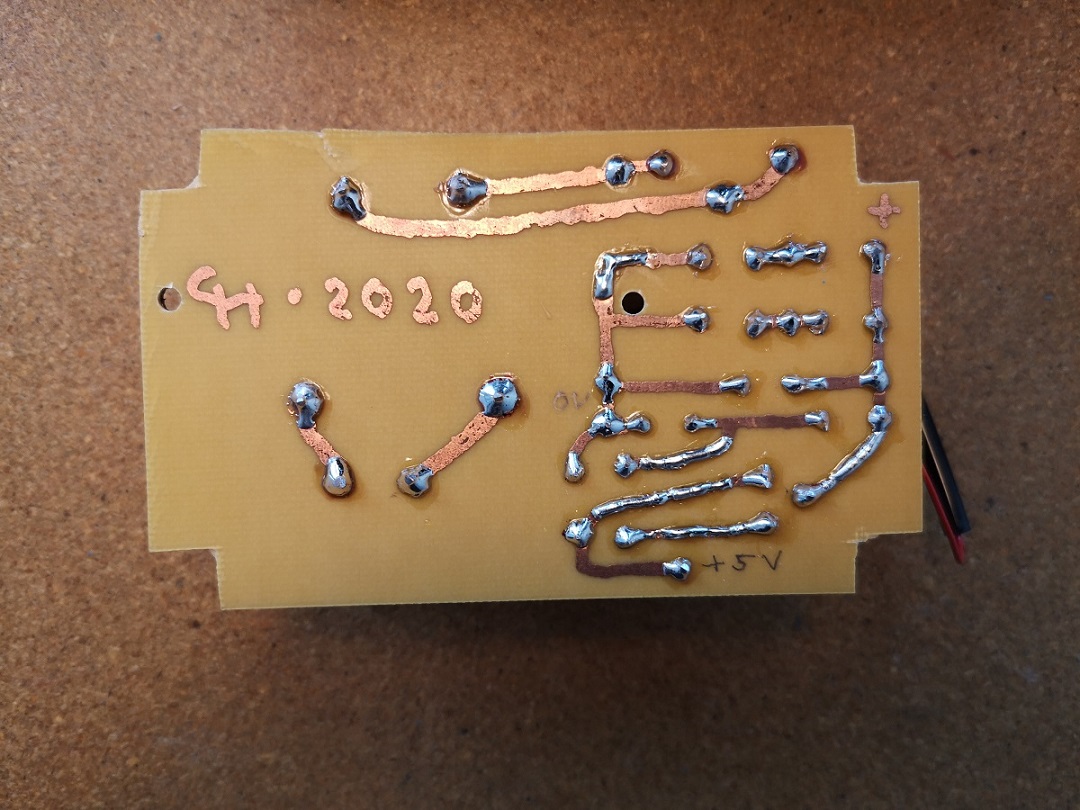

Kretskort


Undersidan på strömförsörjningens kretskort.

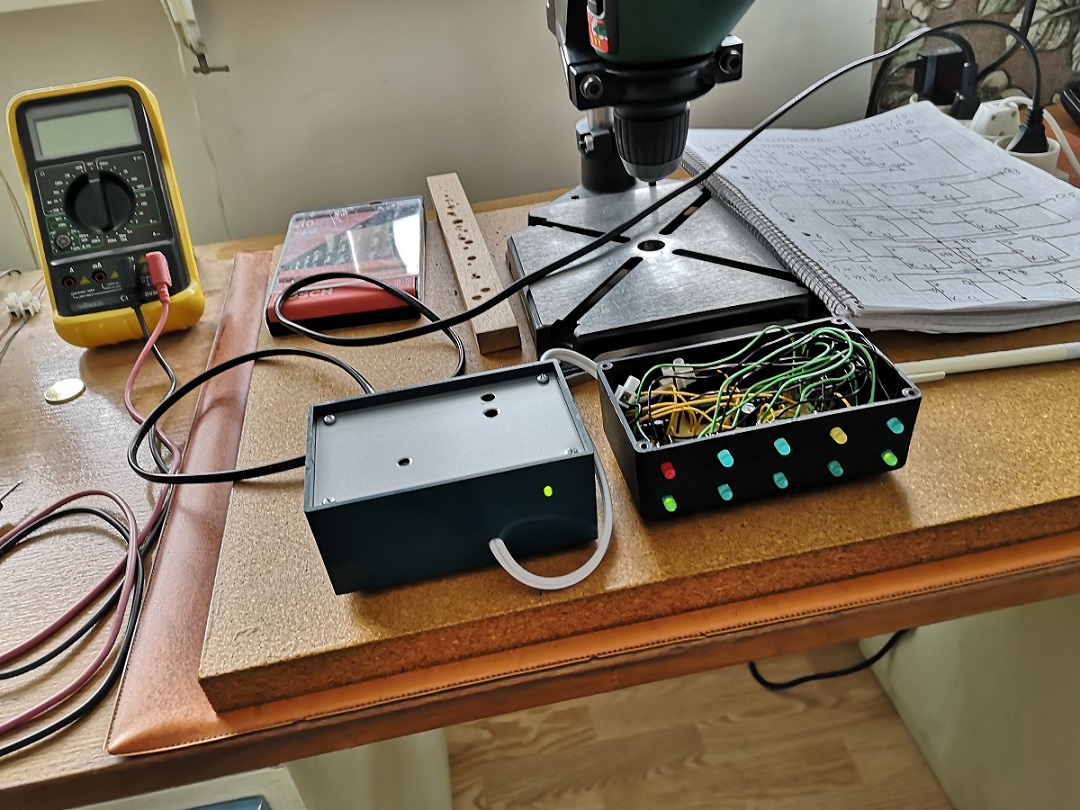

Sluttest


Sluttestet sker.
Här ser man lysdioderna. Nedre radens lysdiod nr 5 har
värdet 1 (20) och övre radens nr 1 har värdet 512 (29).

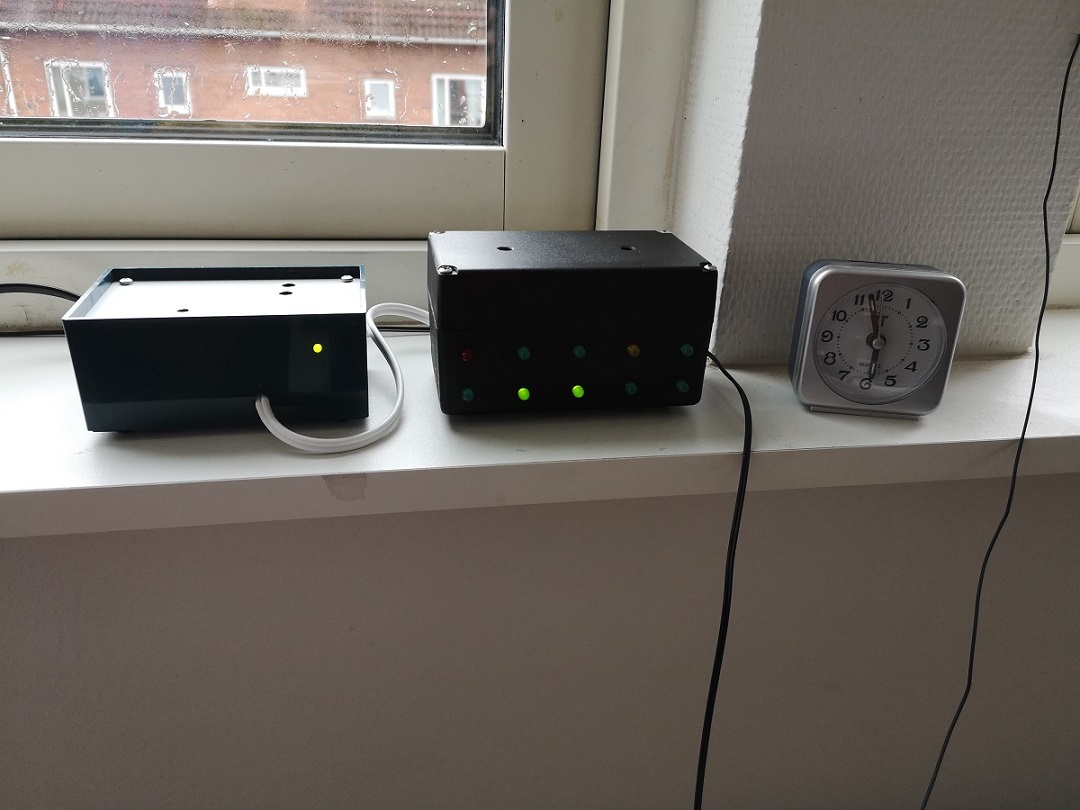

I drift


Räknaren togs i drift den 30. juni.





Kopplingsschema
