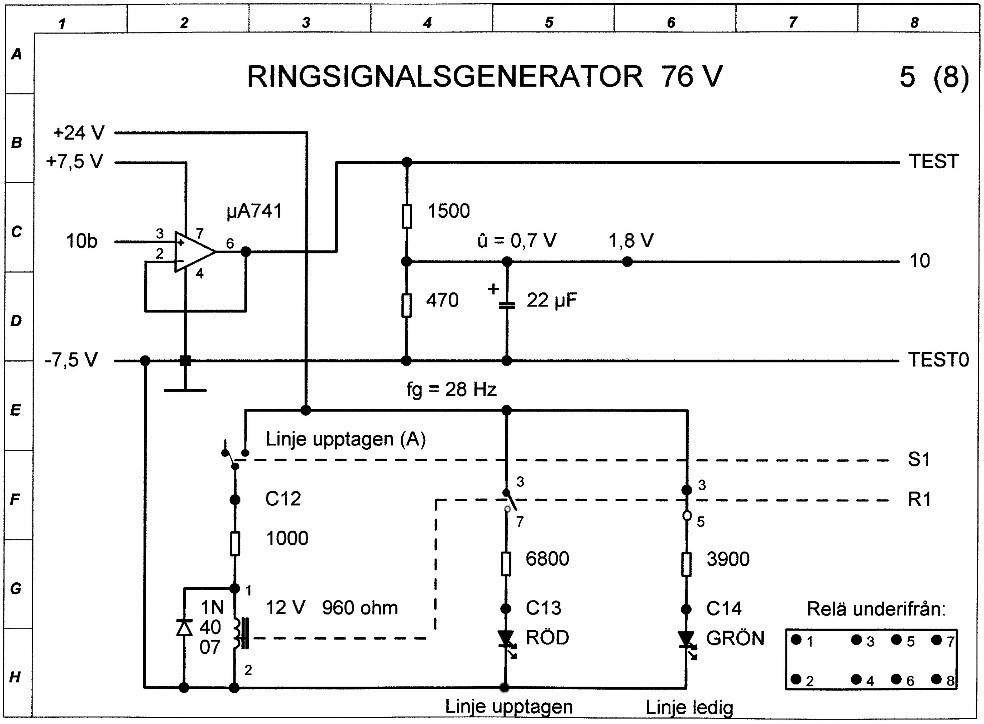

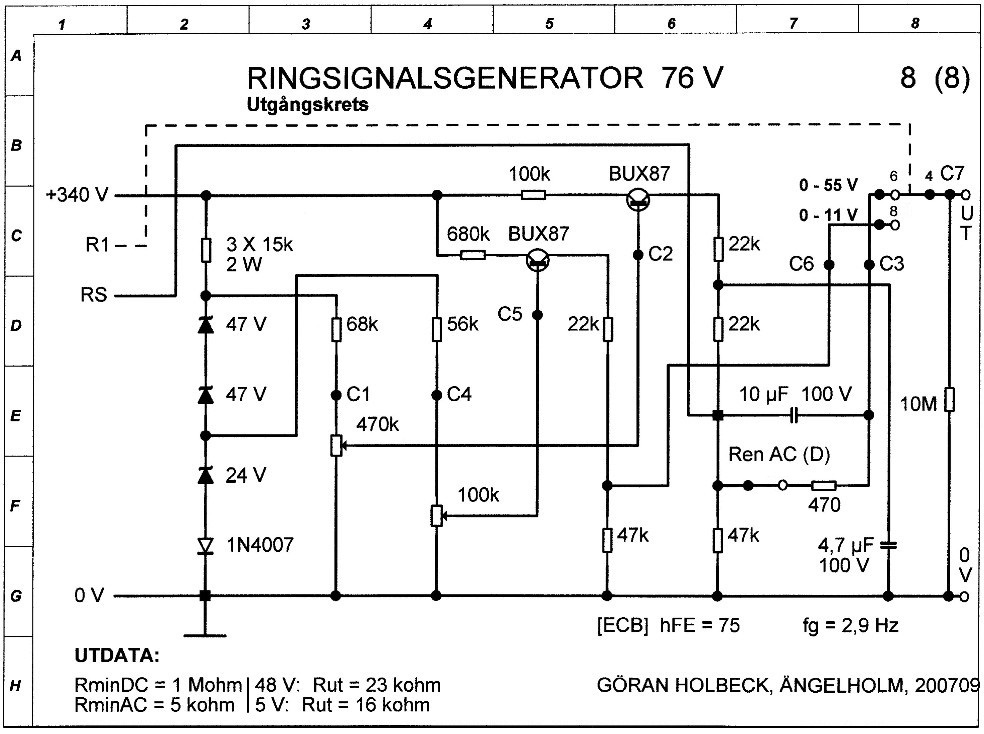

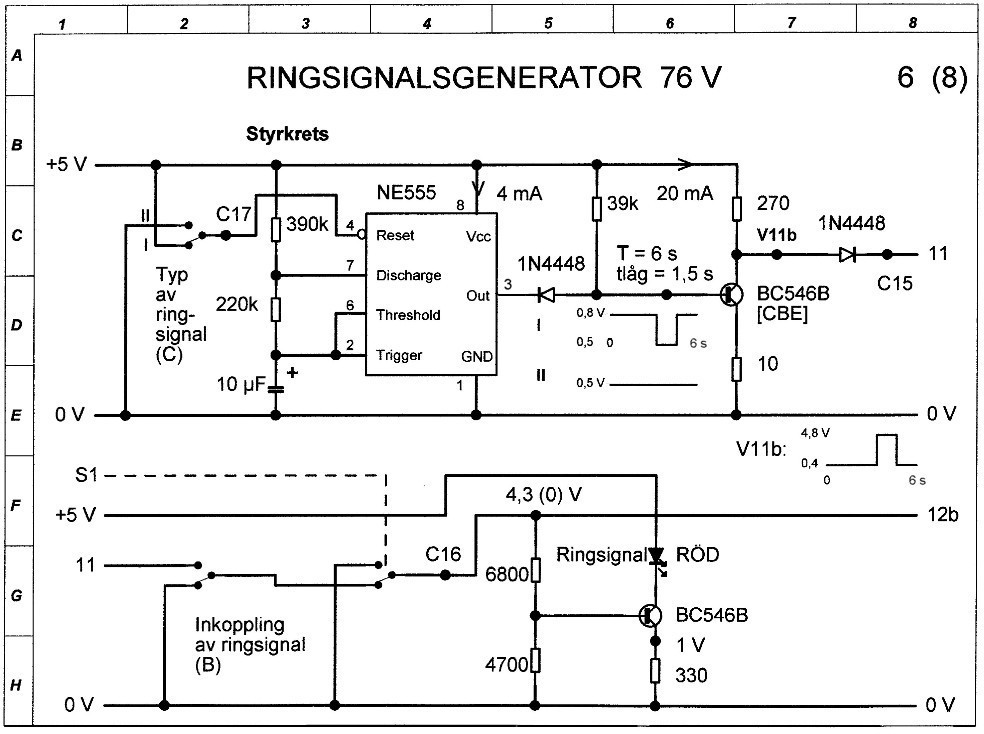

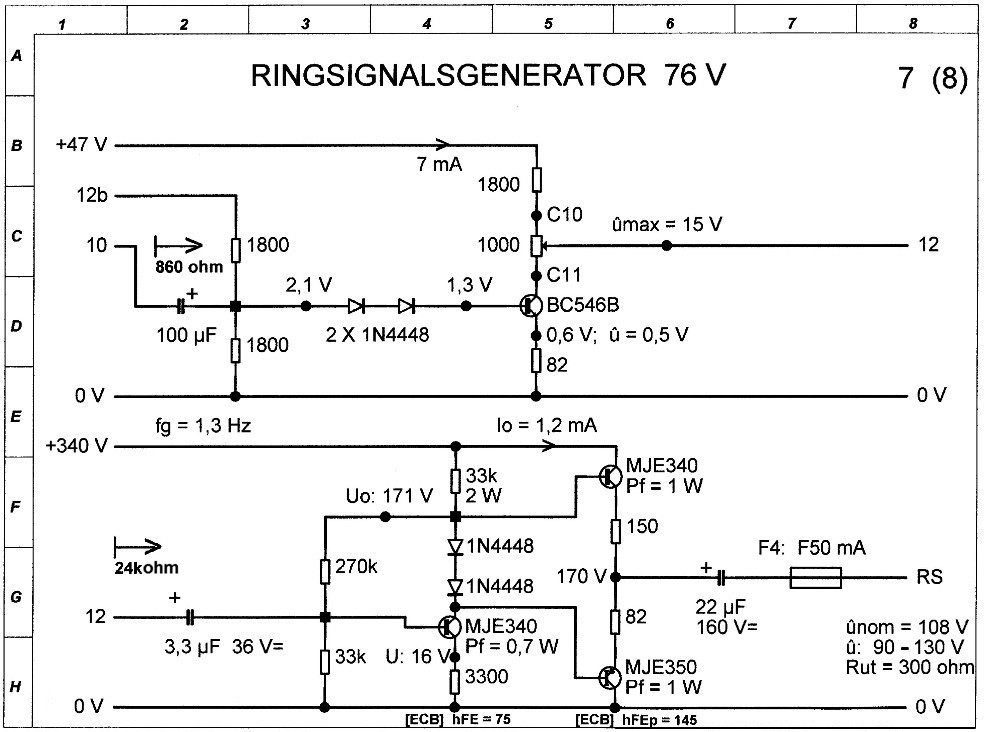

Kommentarer till Mätkrets Ringsignalsgenerator 76 V Byggandet av den här kretsen tillhör definitivt inte det lättaste. Den har tre nättransformatorer och en stor glättnings- kondensator på 470 µF. Detta ger problem med utrymme och placering. Jag placerade de två mindre nättrafosarna längst upp i apparatlådan, kondensatorn i mitten och transformatorn på 2 X 115 V längst ned. Apparaten har fyra mekaniska strömställare som är betecknade från A till D. Sidan 7(8) 860 ohm i punkt 10 betyder: inmotståndet eller inresistansen är 860 ohm, vilket närmast föregående nätverk ser som en belastning på 860 ohm. I0 = 1,2 mA betyder: tomgångsströmmen är 1,2 mA och detta bara då det inte finns någon signal. De två utgångstransistorerna MJE340 och MJE350 har vardera ett kylelement. Placeringen av dessa kylelement rekommen- deras på utsidan av apparatlådan. Sidan 8(8) Ringsignalen RS har förbindelse med ett motstånd på 47 kohm och sedan till jord. Över detta motstånd sker själva adder- ingen mellan likspänningen på ca 50 V och ringsignalen. Kondensatorn 4,7 µF 100 V, som är längst till höger, ska förhindra att störningar uppstår via 340 V-strömkällan.

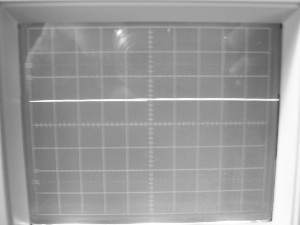

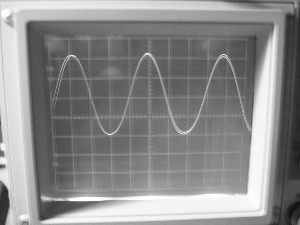

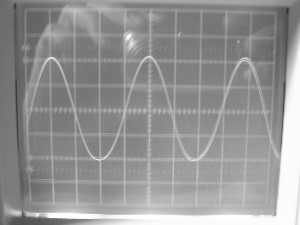

Jag har tagit tre bilder från oscilloskopet. Bilderna visar tre olika tillstånd på utgångssignalen:       (X-skala: 10 ms/ruta, Y-skala: 50 V/ruta)           Ringsignalsgeneratorn visar ledig telefonlinje.   Ringsignalsgeneratorn visar ringsignal.   Ringsignalsgeneratorn visar ledig telefonlinje med ringsignal.
